A "pista" de precisão da indústria moderna

Em equipamentos de automação, máquinas-ferramentas CNC e instrumentos de precisão, há um componente central aparentemente simples, mas crucial - é como uma pista invisível, que transporta o movimento preciso e de alta velocidade do equipamento, que é o guia linearComo componente-chave no campo da transmissão mecânica, a precisão da guia linear determina diretamente o nível de desempenho de todo o equipamento. Hoje, analisaremos em profundidade essa "pista de precisão" da indústria moderna.

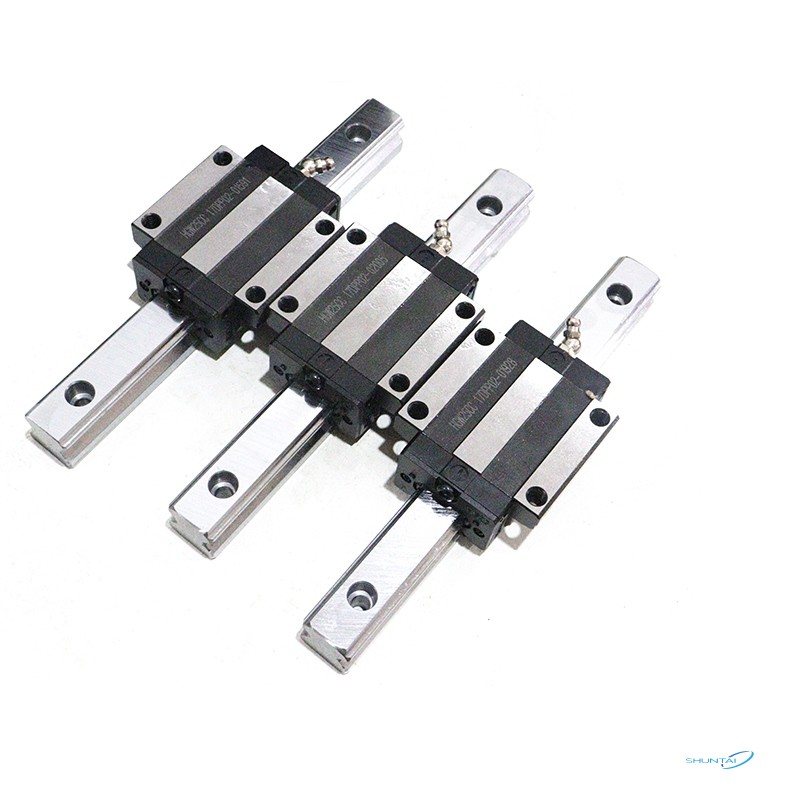

1. O que é um guia linear?

Uma guia linear é um dispositivo de transmissão de precisão usado para alcançar movimento linear reciprocante. Consiste em um trilho-guia e um cursor. Através do movimento circular de uma esfera ou rolo de aço sobre o trilho, o atrito de deslizamento é convertido em atrito de rolamento, alcançando assim um movimento linear de alta precisão e baixa resistência.

Principais recursos:

Alta rigidez: pode suportar cargas multidimensionais

Alta precisão: a precisão de posicionamento repetida pode atingir o nível de mícron

Baixo atrito: o coeficiente de atrito de rolamento é de apenas 1/50 do atrito de deslizamento

Longa vida útil: a vida útil estimada é geralmente de dezenas de milhares de quilômetros

2. Estrutura de precisão das guias lineares

Trilhos de guia

Feito de aço de liga de alta qualidade (como GCr15) após têmpera geral, a dureza atinge HRC58-62, e a rugosidade da superfície da pista após retificação de precisão é Ra≤0,2μm.

Conjunto deslizante

Contém pistas e retornos usinados com precisão para manter o movimento cíclico dos elementos rolantes. Produtos de alta qualidade utilizam gaiolas de resina para evitar que os elementos rolantes colidam entre si.

Sistema de elementos rolantes

Tipo de esfera de aço: adequada para cargas leves e médias, econômica

Tipo de rolo: capacidade de carga aumentada de 3 a 5 vezes, usado em ocasiões de carga pesada

Esferas de cerâmica: resistentes à corrosão, isentas de lubrificação, utilizadas em ambientes especiais

Sistema de vedação

Vedações de labirinto multicanal + placas raspadoras de metal, nível de proteção pode atingir IP54 ou superior.

3. Inovação e tecnologia de ponta

Tecnologia autolubrificante

Monitoramento inteligente

Sensor de vibração integrado e módulo de detecção de temperatura para monitorar o estado de saúde do trilho-guia em tempo real.

Material composto

Superfície de guia revestida de cerâmica + controle deslizante reforçado com fibra de carbono, 40% mais leve e 25% mais rígido.

Tipo de velocidade ultra-alta

Usando um sistema especial de refluxo, a velocidade máxima pode chegar a 5 m/s (produtos convencionais são cerca de 1-2 m/s).

4. Regras de ouro para seleção

Cálculo de carga

Considerando a força vertical, a força lateral e o momento de capotamento ao mesmo tempo, é recomendável usar o software de seleção fornecido pelo fabricante para análise de força.

Projeto de proteção

Ambiente geral: folha à prova de poeira

Restos de metal: placa raspadora

Ambiente líquido: totalmente fechado

V. Pontos de manutenção

Ciclo de lubrificação:

Lubrificação com graxa: a cada 100 km ou 6 meses

Lubrificação com óleo: o ambiente de trabalho contínuo requer um sistema de óleo

Método de limpeza:

Utilize um limpador especial para trilhos-guia e não use solventes corrosivos, como acetona.

Aviso de vida:

Quando o ruído operacional aumenta em 15dB ou o aumento de temperatura excede 20℃, ele deve ser verificado imediatamente

VI. Conclusão

Segundo estatísticas, o tamanho do mercado global de guias lineares deverá atingir US$ 5,8 bilhões em 2025, com uma taxa de crescimento anual composta de 7,2%. Como engenheiro mecânico, um profundo conhecimento do mistério desta "pista de precisão" pode injetar um gene esportivo mais forte no design dos equipamentos. Da próxima vez que você vir o corte suave de máquinas-ferramenta CNC, se tiver alguma necessidade, escolha nossa Shuntai. Shuntai fornecerá a você o melhor serviço e orientação técnica.
