Guias lineares são utilizadas há muitos anos, mas você realmente conhece esses fatos sobre elas?

Em equipamentos automatizados, Máquinas-ferramenta CNC e até impressoras 3D., guias lineares Funcionam como o "esqueleto" da transmissão de precisão, sendo responsáveis ​​pela operação estável do equipamento. Mas você realmente conhece esse componente mecânico aparentemente simples? Este artigo revelará as complexidades das guias lineares.

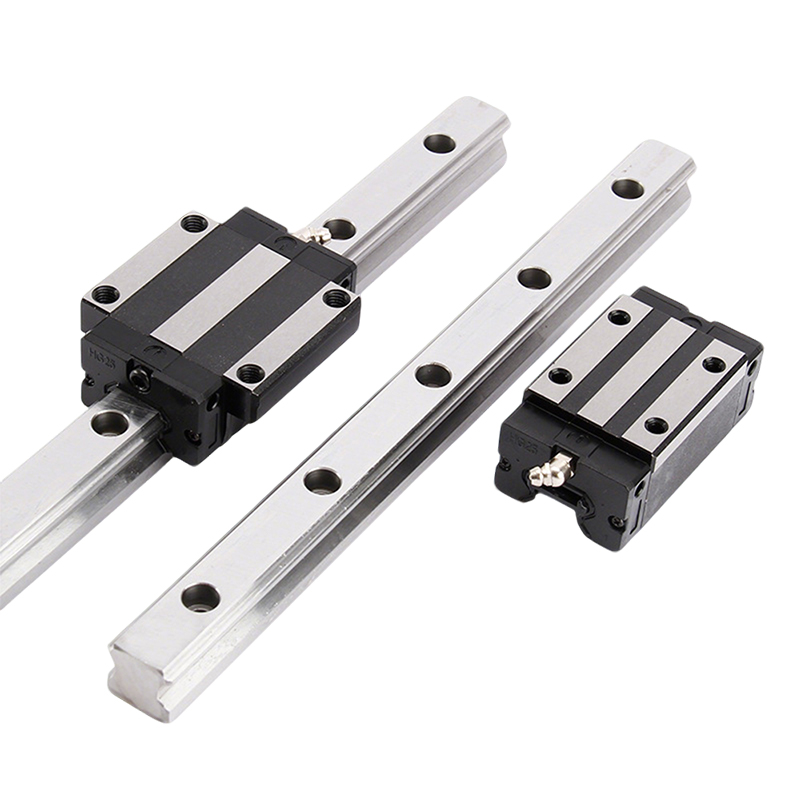

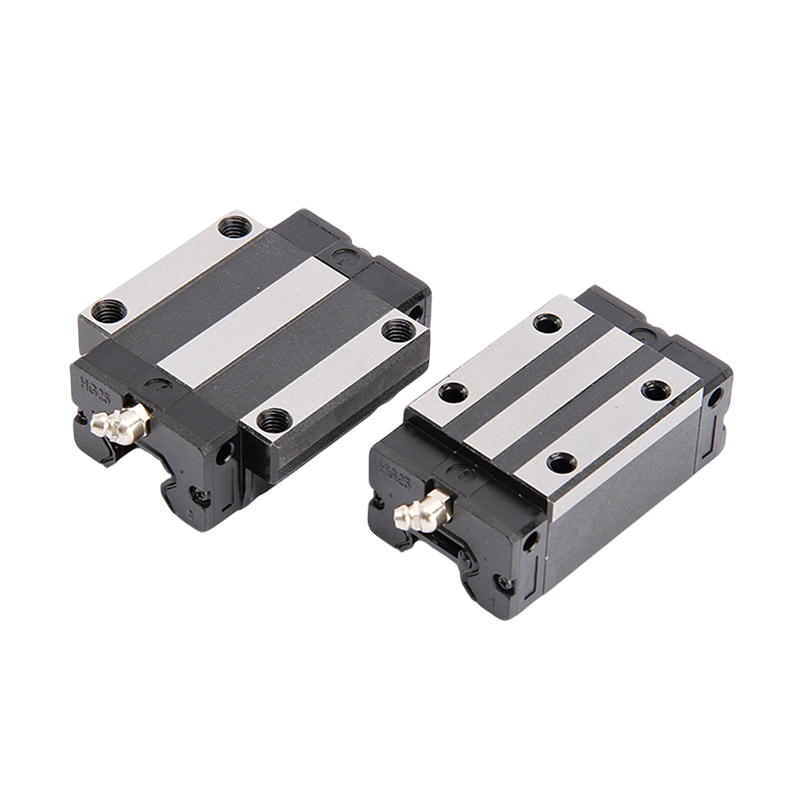

As guias lineares são compostas por quatro componentes principais: o corpo do trilho, o bloco deslizante, as esferas (ou roletes) e os elementos de vedação. O corpo do trilho é normalmente fabricado em aço de alto carbono, com superfícies retificadas com precisão e endurecidas para atingir uma dureza de HRC 58–62, garantindo resistência ao desgaste a longo prazo. O bloco deslizante incorpora um mecanismo de recirculação de esferas, permitindo um movimento com baixo atrito através de pistas usinadas com precisão.

O sistema de vedação é um componente crítico frequentemente negligenciado. Guias de alta qualidade são equipadas com vedações labirínticas multicamadas, que impedem eficazmente a entrada de contaminantes como lascas de metal e poeira, ao mesmo tempo que retêm a graxa lubrificante. Certos modelos especializados também possuem raspadores que removem automaticamente os detritos da superfície do trilho durante a operação em alta velocidade.

A capacidade de carga é um indicador de desempenho fundamental. Guias de classe C suportam cargas estáticas nominais de até 30 kN, enquanto as variantes de classe H para serviço pesado suportam cargas superiores a 100 kN. Os engenheiros devem calcular simultaneamente as cargas verticais, horizontais e de momento, incorporando uma margem de segurança de 20%. Em condições operacionais especiais, os fatores de carga de impacto também devem ser considerados.

Os níveis de precisão influenciam diretamente o desempenho do equipamento, variando de padrões e precisão a ultraprecisão. No entanto, deve-se atentar para o efeito das variações de temperatura na precisão: para cada aumento de 1°C, um trilho guia de 1 metro de comprimento se expande termicamente em aproximadamente 11 μm.

A gestão da lubrificação determina a vida útil do produto. Recomenda-se a troca da graxa à base de lítio a cada 100 quilômetros de operação, utilizando lubrificantes de dissulfeto de molibdênio em ambientes de alta temperatura. As novas guias autolubrificantes empregam materiais de rolamento sinterizados impregnados com óleo, triplicando os intervalos de manutenção. É importante ressaltar que lubrificantes de marcas diferentes não devem ser misturados para evitar reações químicas que degradam o desempenho da graxa.

Os protocolos de limpeza e proteção devem ser padronizados. Capas protetoras específicas para os trilhos-guia são essenciais, sendo recomendadas proteções tipo fole para ambientes com poeira. A limpeza semanal das superfícies dos trilhos com panos não tecidos e produtos de limpeza específicos é aconselhável, enquanto solventes corrosivos como a acetona devem ser estritamente evitados. Para equipamentos que permanecerem inativos por mais de 72 horas, deve-se aplicar óleo anticorrosivo e utilizar desumidificadores em condições de alta umidade.
